Сопротивление материалов – страница 62
При плоском изгибе, без учета поперечных сил, интеграл Мора вычисляется способом Верещагина по формуле
4
На рисунке показана статически неопределимая кольцевая рама нагруженная силами F. В сечении С-С нулю не равен(-ы) …
На рисунке показана статически неопределимая кольцевая рама нагруженная силами F. В сечении С-С нулю не равен(-ы) …
5
В процессе деформации точки А, В, С деформируемого тела перемещаются в плоскости xoy, а прямолинейные отрезки АВ и АС поворачиваются по часовой стрелке на угол
Угловая деформация в точке А между направлениями АВ и АС, когда длины отрезков стремятся к нулю, равна …
В процессе деформации точки А, В, С деформируемого тела перемещаются в плоскости xoy, а прямолинейные отрезки АВ и АС поворачиваются по часовой стрелке на угол
Угловая деформация в точке А между направлениями АВ и АС, когда длины отрезков стремятся к нулю, равна …
7
На рисунке показано напряженное состояние в точке. Модуль сдвига
Угловые деформации в координатных плоскостях xy, yz и zx соответственно равны …
На рисунке показано напряженное состояние в точке. Модуль сдвига
Угловые деформации в координатных плоскостях xy, yz и zx соответственно равны …Стержень круглого сечения диаметром d и длиной l сжимается силой приложенной в центре тяжести поперечного сечения. При увеличении линейных размеров l и d в два раза, при прочих равных условиях, критическое напряжение … При решении учитывать, что напряжения в сжатом стержне не превышают предел пропорциональности.
10

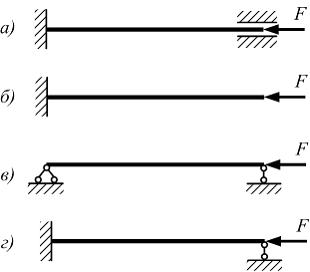

Стержни изготовлены из одного материала, имеют одинаковую длину, форму и размеры поперечного сечения. Схемы закрепления стержней, сжатых силой F, показаны на рисунке. Наименьшее значение гибкости имеет стержень, показанный на рисунке …
Стержни изготовлены из одного материала, имеют одинаковую длину, форму и размеры поперечного сечения. Схемы закрепления стержней, сжатых силой F, показаны на рисунке. Наименьшее значение гибкости имеет стержень, показанный на рисунке …
В поперечном сечении стержня действуют изгибающие моменты
и крутящий момент
Сечение круглое диаметром
Значение эквивалентного напряжения в опасной точке, то теории наибольших касательных напряжений, равно …
и крутящий момент Сечение круглое диаметром
Значение эквивалентного напряжения в опасной точке, то теории наибольших касательных напряжений, равно …12

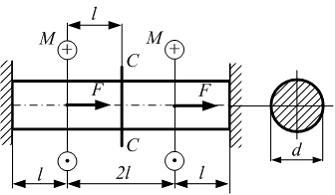

На рисунке показан стержень нагруженный силами F и моментами М. Размер l, диаметр d, модули упругости Е и G заданы. Крутящий момент и продольная сила в сечении С-С, соответственно, равны …
На рисунке показан стержень нагруженный силами F и моментами М. Размер l, диаметр d, модули упругости Е и G заданы. Крутящий момент и продольная сила в сечении С-С, соответственно, равны …
а) Статически неопределимая система геометрически изменяема.
б) Число наложенных связей (внешних и внутренних) в статически неопределимой системе больше числа линейно независимых уравнений равновесия статики, которые можно составить для данной системы.
в) Число связей (внешних и внутренних) в статически неопределимой системе меньше числа линейно независимых уравнений равновесия статики, которые можно составить для данной системы.
г) Внутренние силовые факторы в статически определимой системе нельзя определить из уравнений равновесия статики.
Правильным утверждением является вариант …
б) Число наложенных связей (внешних и внутренних) в статически неопределимой системе больше числа линейно независимых уравнений равновесия статики, которые можно составить для данной системы.
в) Число связей (внешних и внутренних) в статически неопределимой системе меньше числа линейно независимых уравнений равновесия статики, которые можно составить для данной системы.
г) Внутренние силовые факторы в статически определимой системе нельзя определить из уравнений равновесия статики.
Правильным утверждением является вариант …
Дополнительные внутренние силы, действующие в сечении тела, в общем случае образуют …
Стержень круглого поперечного сечения из хрупкого материала работает на кручение. Допускаемое напряжение определяется по формуле …
