Сопротивление материалов – страница 16
1

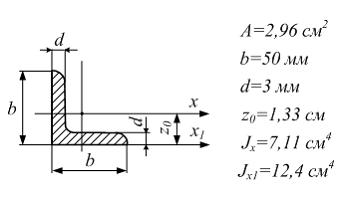

Поперечное сечение стержня составлено из двух равнобоких уголков. Характеристики поперечного сечения уголка известны. Момент инерции поперечного сечения стержня относительно оси y равен ___ см4.


Поперечное сечение стержня составлено из двух равнобоких уголков. Характеристики поперечного сечения уголка известны. Момент инерции поперечного сечения стержня относительно оси y равен ___ см4.
2
Консольная балка длиной 2l нагружена внешними силами. Жесткость поперечного сечения на изгиб
по длине постоянна. Прогиб концевого сечения достигнет величины
когда значение силы F равно … (Влиянием поперечной силы на величину прогиба пренебречь).

Консольная балка длиной 2l нагружена внешними силами. Жесткость поперечного сечения на изгиб
по длине постоянна. Прогиб концевого сечения достигнет величины
когда значение силы F равно … (Влиянием поперечной силы на величину прогиба пренебречь).4

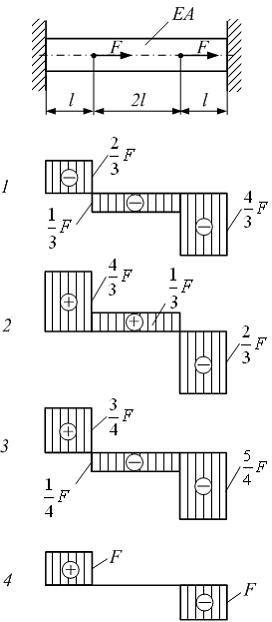

Стержень нагружен внешними силами F. Модуль упругости материала Е, площадь поперечного сечения А, размер l заданы. Эпюра продольных сил показана на рисунке …

Стержень нагружен внешними силами F. Модуль упругости материала Е, площадь поперечного сечения А, размер l заданы. Эпюра продольных сил показана на рисунке …
5

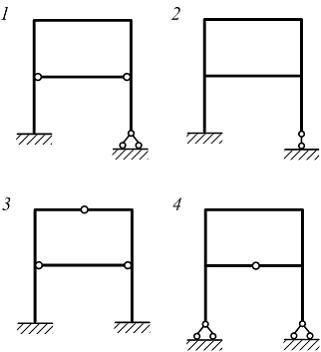

Система, четыре раза статически неопределимая (один раз внешним образом и три раза внутренним), показана на рисунке …

Система, четыре раза статически неопределимая (один раз внешним образом и три раза внутренним), показана на рисунке …
6
Стержень растянут усилиями, равномерно распределенными по его торцам с интенсивностью р. Модуль упругости Е и коэффициент Пуассона
материала стержня известны. Относительное изменение объема стержня равно …

Стержень растянут усилиями, равномерно распределенными по его торцам с интенсивностью р. Модуль упругости Е и коэффициент Пуассона
материала стержня известны. Относительное изменение объема стержня равно …7

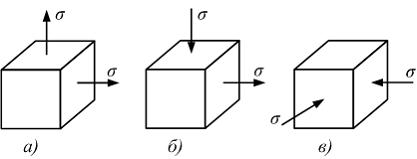

Согласно теории наибольших касательных напряжений (третья теория прочности), самое опасное напряженное состояние показано на рисунке …

Согласно теории наибольших касательных напряжений (третья теория прочности), самое опасное напряженное состояние показано на рисунке …
9

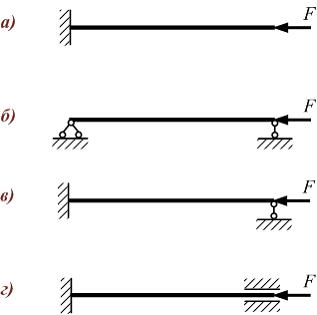

Стержни изготовлены из одного материала, имеют одинаковую длину, форму и размеры поперечного сечения. Схемы закрепления стержней, сжатых силой F, показаны на рисунках. Наибольшее значение гибкости имеет стержень, показанный на рисунке …

Стержни изготовлены из одного материала, имеют одинаковую длину, форму и размеры поперечного сечения. Схемы закрепления стержней, сжатых силой F, показаны на рисунках. Наибольшее значение гибкости имеет стержень, показанный на рисунке …
10
Схема закрепления стержня показана на рисунке. При увеличении длины стержня
в два раза, значение критической силы ________________ . При решении задачи учитывать, что напряжение в сжатом стержне не превышает предела пропорциональности.

Схема закрепления стержня показана на рисунке. При увеличении длины стержня
в два раза, значение критической силы ________________ . При решении задачи учитывать, что напряжение в сжатом стержне не превышает предела пропорциональности.11
Стержень квадратного поперечного сечения
длиной
изготовлен из материала сталь 3. Схема закрепления показана на рисунке. Допускаемое напряжение на сжатие
Допускаемое напряжение на устойчивость равно ______ МПа.

Стержень квадратного поперечного сечения
длиной
изготовлен из материала сталь 3. Схема закрепления показана на рисунке. Допускаемое напряжение на сжатие
Допускаемое напряжение на устойчивость равно ______ МПа.13
На рисунке размеры поперечного сечения стержня заданы в сантиметрах. Осевой момент инерции площади сечения относительно центральной оси x равен ___ см4.

На рисунке размеры поперечного сечения стержня заданы в сантиметрах. Осевой момент инерции площади сечения относительно центральной оси x равен ___ см4.
