1
Схема нагружения круглого стержня диаметром , длиной  показана на рисунке. Значение допускаемого нормального напряжения для материала, одинаково работающего на растяжение и сжатие, . Максимальное значение силы F, которую можно приложить к стержню, из расчета по напряжениям равно ___ Н. При решении задачи использовать теорию наибольших касательных напряжений (III теорию прочности).

2
Схема нагружения балки прямоугольного сечения показана на рисунке. Сила − F, линейные размеры b и l заданы. Значение максимального нормального напряжения в балке равно …

Если известны углы поворота малого прямолинейного отрезка в трех координатных плоскостях  то полный угол поворота определяется по формуле

4

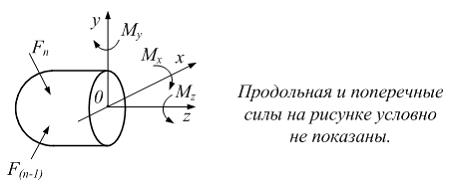

Интегральная связь между изгибающим моментом  и нормальными напряжениями имеет вид

6
Напряженное состояние «чистый сдвиг» показано на рисунке …

7

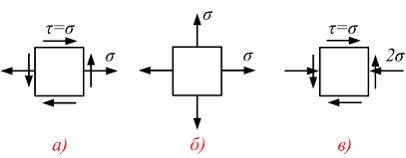

Фронтальная грань на всех рисунках является главной площадкой с главным напряжением, равным нулю. Согласно гипотезе наибольших касательных напряжений, самое опасное напряженное состояние показано на рисунке …

Критическое напряжение в сжатом стержне большой гибкости определяется по формуле …

Формула для определения наименьшего значения критической силы, когда напряжения в сжатом стержне не превышают предела пропорциональности, имеет вид …

11

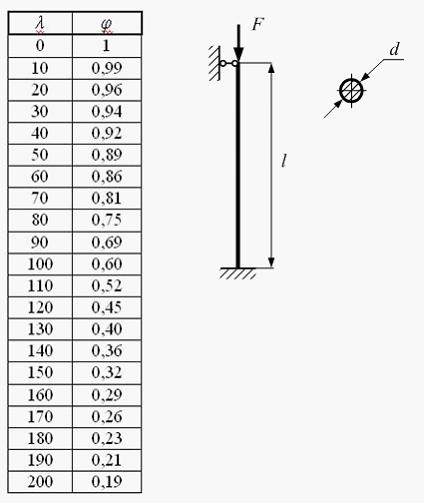

Стержень длиной , диаметром  сжимается силой F. Материал стержня – сталь 3 (). Схема закрепления показана на рисунке. Значение основного допускаемого напряжения  Допускаемое значение силы F, которую можно безопасно приложить к стержню, равно ______ кН.

13
Из указанных центральных осей поперечного сечения равнобокого уголка главной центральной является ось …

14
Момент инерции площади – величина …

Интегралы   называются …
