3

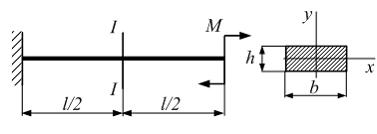

Консольная балка длиной  нагружена моментом  Поперечное сечение балки прямоугольник:   Модуль упругости материала  Радиус кривизны балки в сечении I–I равен ___ (м).

4
Консольная балка длиной l нагружена распределенной нагрузкой с интенсивностью изменяющейся по линейному закону от нуля до значения q. Выражение поперечной силы в сечении с координатой z имеет вид …

5
На рисунке показана симметричная ферма, нагруженная силой F. Величины Е, А, L, α известны.
 – допустимое перемещение сечения С задано. Максимально допустимое значение силы F равно …

Конструкционные материалы делятся на хрупкие и пластичные в зависимости от величины ___________ при разрыве.

7
На рисунке показан растянутый стержень. Между продольными слоями материала …

8
Диаграммой напряжений хрупкого материала при сжатии является диаграмма …

10

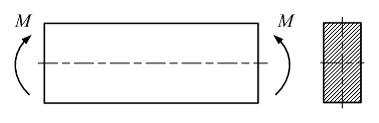

Стержень изготовлен из пластичного материала c одинаковыми пределами текучести на растяжение и сжатие. Значения М и осевого момента сопротивления W заданы. Фактический коэффициент запаса прочности равен …

Напряженное состояние в опасных точках круглого поперечного сечения стержня считается плоским для случая:
а) плоский изгиб;
б) растяжение и плоский изгиб;
в) внецентренное растяжение;
г) растяжение с кручением.

13
Стержень квадратного сечения нагружен внешними силами F и 2F. Линейные размеры b и l = 10b заданы. Значение нормального напряжения в точке В равно …

14
Стержень круглого сечения диаметром d нагружен на свободном конце силой F. На расстоянии l от свободного конца приложена, перпендикулярно оси стержня, пара сил с моментом Fl. Значение эквивалентного напряжения в опасной точке стержня равно … При решении задачи воспользоваться теорией удельной потенциальной энергии формоизменения (IV теория прочности).

15
Схема нагружения консольной балки показана на рисунке. Выражение изгибающего момента  в сечении с координатой z имеет вид …
