1
На рисунке показана балка постоянного поперечного сечения площадью А, находящаяся под действием собственного веса ( – удельный вес материала балки). Моделью нагружения балки является …

Плоская фигура имеет бесконечное множество главных центральных осей инерции, если число осей симметрии фигуры …

3
В системе координатных осей xy координата центра тяжести фигуры по оси y равна ___ t.

4
Осевой момент инерции круга принимает минимальное значение относительно оси …

5
Центробежный момент инерции относительно осей x, y равен ____

6
Колонна находится под действием собственного веса и силы F, приложенной в центре тяжести поперечного сечения (см. рисунок). Известны величины: F, H, t,  – объемный вес материала колонны,  – предел прочности на сжатие. Выражение для коэффициента запаса прочности имеет вид …

7

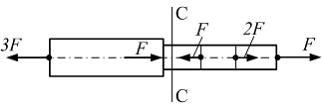

Значение продольной силы в сечении С-С равно …

График зависимости критических напряжений от гибкости стержня изготовленного из стали, когда напряжения в сжатом стержне больше предела пропорциональности, но меньше предела текучести, имеет вид …

9
Однопролетная балка длиной l в середине пролета нагружена силой F. Жесткость поперечного сечения на изгиб  постоянна по длине. При увеличении длины пролета в два раза максимальный прогиб …

10
Балка длиной l нагружена моментом М. Поперечная сила по длине балки …

11
Эпюра распределения нормальных напряжений при чистом изгибе балки, показанной на схеме, имеет вид …

12
На рисунке показано напряженное состояние в точке. Модуль упругости  коэффициент Пуассона  Относительное изменение объема равно …

13
Тонкостенная трубка скручивается моментами М. Напряженное состояние в точках трубки …

14
На рисунке показан стержень, сжатый силами F. Главные напряжения в произвольной точке стержня:

15
Поперечное сечение стержня прямоугольник с размерами b и 2b. Плоскость действия изгибающего момента М расположена над углом  к главным центральным осям. Значение максимального нормального напряжения в данном сечении равно …
