Сопротивление материалов – страница 54
Стержень изготовлен из малоуглеродистой стали (предел пропорциональности
модуль упругости
). Гибкость стержня
Для определения критической силы сжатого стержня необходимо использовать …
модуль упругости
). Гибкость стержня
Для определения критической силы сжатого стержня необходимо использовать …В процессе нагружения тела внешними силами между частицами материала возникают дополнительные внутренние силы, которые …
Тип напряженного состояния в точке тела, нагруженного произвольной системой сил, устанавливается по …
6
На рисунке показано напряженное состояние в точке. Модуль упругости
, коэффициент Пуассона
Главные линейные деформации
соответственно равны …

На рисунке показано напряженное состояние в точке. Модуль упругости
, коэффициент Пуассона
Главные линейные деформации
соответственно равны …7
На рисунке показано напряженное состояние в точке. Величина эквивалентного напряжения по теории наибольших касательных напряжений равна …

На рисунке показано напряженное состояние в точке. Величина эквивалентного напряжения по теории наибольших касательных напряжений равна …
8
На рисунке показан стержень, работающий на кручение. Известны величины:
– предел текучести при чистом сдвиге, n – коэффициент запаса по текучести в самых напряженных точках. Значение М равно …

На рисунке показан стержень, работающий на кручение. Известны величины:
– предел текучести при чистом сдвиге, n – коэффициент запаса по текучести в самых напряженных точках. Значение М равно …9
Стержень круглого сечения диаметром
длиной l=1 м нагружен силой F. При схеме закрепления стержня, показанной на рисунке, гибкость стержня равна …

Стержень круглого сечения диаметром
длиной l=1 м нагружен силой F. При схеме закрепления стержня, показанной на рисунке, гибкость стержня равна …10

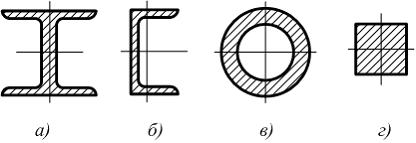

Площади поперечных сечений, представленных на схемах, одинаковы. С точки зрения устойчивости наиболее рациональная форма показана на схеме …

Площади поперечных сечений, представленных на схемах, одинаковы. С точки зрения устойчивости наиболее рациональная форма показана на схеме …
11
Стержень круглого сечения диаметром d, длиной l сжимается силой F. Схема закрепления показана на рисунке. Модуль упругости материала Е. При увеличении диаметра стержня в два раза, при прочих равных условиях, значение критической силы … При решении учитывать, что напряжение в сжатом стержне не превышает предел пропорциональности.

Стержень круглого сечения диаметром d, длиной l сжимается силой F. Схема закрепления показана на рисунке. Модуль упругости материала Е. При увеличении диаметра стержня в два раза, при прочих равных условиях, значение критической силы … При решении учитывать, что напряжение в сжатом стержне не превышает предел пропорциональности.
12
На рисунке показан элементарный параллелепипед и вектора напряжений на его гранях. Линейные деформации:
После поворота элементарного параллелепипеда вместе с системой координат:

На рисунке показан элементарный параллелепипед и вектора напряжений на его гранях. Линейные деформации:

После поворота элементарного параллелепипеда вместе с системой координат:

13
Стержень из однородного материала нагружен моментами М. Жесткость поперечного сечения на изгиб
по длине постоянна. Радиус кривизны
оси стержня равен …

Стержень из однородного материала нагружен моментами М. Жесткость поперечного сечения на изгиб
по длине постоянна. Радиус кривизны
оси стержня равен …14
На схеме показана отсечная часть стержня и нагрузка, действующая на нее. Неверным является утверждение, что изгибающий момент …

На схеме показана отсечная часть стержня и нагрузка, действующая на нее. Неверным является утверждение, что изгибающий момент …
15
Однопролетная балка длиной l нагружена силой F. Сечение прямоугольное с размерами
и
Предел текучести для материала балки
задан. Коэффициент запаса прочности по нормальным напряжениям равен …

Однопролетная балка длиной l нагружена силой F. Сечение прямоугольное с размерами
и
Предел текучести для материала балки
задан. Коэффициент запаса прочности по нормальным напряжениям равен …
