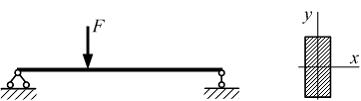

Формула интеграла Мора, не учитывающая влияние поперечной силы, для данной расчетной схемы имеет вид …

Формула интеграла Мора, не учитывающая влияние поперечной силы, для данной расчетной схемы имеет вид …
В курсе «Сопротивление материалов» все материалы, независимо от особенностей их микроструктуры, принято рассматривать как …
4
В процессе нагружения рамы силой F точка К перемещается вдоль оси x на 3 мм, а вдоль оси y на 2 мм (см. рисунок). Полное перемещение точки К равно _____ мм.

В процессе нагружения рамы силой F точка К перемещается вдоль оси x на 3 мм, а вдоль оси y на 2 мм (см. рисунок). Полное перемещение точки К равно _____ мм.
Значения полного и касательного напряжений в точке сечения соответственно равны 5 МПа и 3 МПа. Значение нормального напряжения в этой же точке сечения равно _____ МПа.
6
На рисунке показано напряженное состояние в точке. Материал пластичный с пределом текучести
Коэффициент запаса по теории наибольших касательных напряжений равен …

На рисунке показано напряженное состояние в точке. Материал пластичный с пределом текучести
Коэффициент запаса по теории наибольших касательных напряжений равен …7
На рисунке показан элементарный параллелепипед и напряжения на его гранях:
Положение главных площадок, параллельных оси z, определяется углом равным …

На рисунке показан элементарный параллелепипед и напряжения на его гранях:
Положение главных площадок, параллельных оси z, определяется углом равным …9
На рисунке показана труба, работающая на кручение. Заданы величины:
предел текучести при чистом сдвиге
Фактический коэффициент запаса из расчета по текучести в самых напряженным точках равен …

На рисунке показана труба, работающая на кручение. Заданы величины:
предел текучести при чистом сдвиге
Фактический коэффициент запаса из расчета по текучести в самых напряженным точках равен …11
До приложения к стержню сил F (см. рисунок) его длина равнялась 10 см. После приложения сил F длина стержня стала равна 9,95 см. Продольная линейная деформация стержня равна …

До приложения к стержню сил F (см. рисунок) его длина равнялась 10 см. После приложения сил F длина стержня стала равна 9,95 см. Продольная линейная деформация стержня равна …
В статически определимой системе с помощью уравнений равновесия статики можно определить …
14
На рисунке показан элементарный параллелепипед и напряжения на его гранях. Модуль упругости
, коэффициент Пуассона
. Деформация в направлении 1-1 равна …

На рисунке показан элементарный параллелепипед и напряжения на его гранях. Модуль упругости
, коэффициент Пуассона
. Деформация в направлении 1-1 равна …15
Консольная балка нагружена моментами М и 2М. Сечение прямоугольное с осевыми моментами сопротивления
Материал балки одинаково работает на растяжение-сжатие. Допускаемое нормальное напряжение
задано. Из расчета на прочность по нормальным напряжениям минимально допустимое значение параметра М равно …

Консольная балка нагружена моментами М и 2М. Сечение прямоугольное с осевыми моментами сопротивления
Материал балки одинаково работает на растяжение-сжатие. Допускаемое нормальное напряжение
задано. Из расчета на прочность по нормальным напряжениям минимально допустимое значение параметра М равно …
где
– перемещение в направлении …
к оси
осевой момент инерции треугольника …
