1

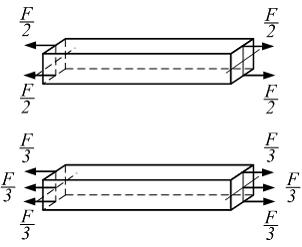

На рисунке показаны два стержня с одинаковой площадью поперечного сечения, работающие на растяжение. Нормальные напряжения в сечениях обоих стержней, достаточно удаленных от мест приложения сил, равны согласно …

2
Колонна высотой H (см. рисунок) находится под действием собственного веса и силы F. Удельный вес материала колонны  (вес единицы объема), площадь поперечного сечения А – известны. Максимальные нормальные напряжения в поперечном сечении колонны равны …

3
Стержень прямоугольного сечения с размерами b и 2b нагружен силой F, лежащей в плоскости xy. Размер l задан. Нормальное напряжение в точке А равно …

4
Стержень прямоугольного сечения с размерами b и 2b нагружен силой F. Опасными являются точки …

5
Левый конец стержня АВ круглого поперечного сечения диаметром d (см. рисунок) жестко защемлен, правый установлен в подшипнике скольжения. К стержню под прямым углом прикреплен рычаг длиной l. Система нагружена силой F. Известны величины: d, l,  – предел текучести при чистом сдвиге для материала стержня АВ,  – коэффициент запаса по текучести. Из расчета по допускаемым напряжениям максимально допустимое значение силы F равно …

При определении наибольшего нормального напряжения в поперечном сечении балки, при плоском изгибе, используют формулу …

7

Консоль нагружена внешними моментами. Примерный вид изогнутой оси балки показан на схеме …

При кручении круглого стержня дополнительные внутренние силы, действующие в поперечном сечении, образуют …

9
Однопролетная балка длиной l нагружена в середине пролета моментом М. Форма и размеры поперечного сечения по длине балки не меняются. Значение допускаемого нормального напряжения для материала балки  задано. Из расчета на прочность по нормальным напряжениям момент сопротивления поперечного сечения при изгибе  должен быть не меньше …

Для пластичных материалов за опасное (предельное) напряжение принимается предел …

11
Абсолютно жесткий элемент СК подвешен на двух стержнях и нагружен силой F (см. рисунок). Известны величины: сила F, линейный размер l,  – допускаемое напряжение для материала стержней. Вес элемента СК в расчетах не учитывается. Минимально допустимые размеры поперечных сечений стержней имеют значения: d = ___, t = ___.

12

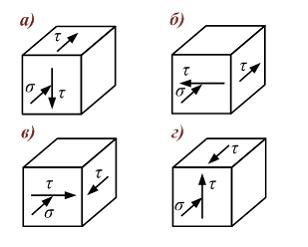

Стержень круглого сечения диаметром d, длиной l нагружен силой F. Напряженное состояние в точке С показано на рисунке …

13
Рама круглого сечения нагружена силой F. Кручение и плоский поперечный изгиб испытывает(-ют) участок(-ки) …

14
На рисунке показан стержень, работающий на кручение. Известны величины: l,  М. Угол поворота сечения С равен нулю, когда момент  имеет значение …

Стержень круглого поперечного сечения из хрупкого материала работает на кручение. При расчете по допускаемым напряжениям за предельное напряжение принимается …
