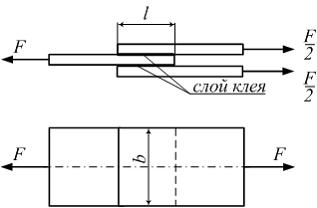

На рисунке показано клеевое соединение трех листов. Известно:    – допускаемое касательное напряжение на срез клеевого слоя. Максимально допустимое значение силы F из расчета на срез клеевого слоя равно ___ кН.

Система канонических уравнений метода сил имеет вид  Величина  это перемещение в направлении i-ой отброшенной связи, вызванное …

3

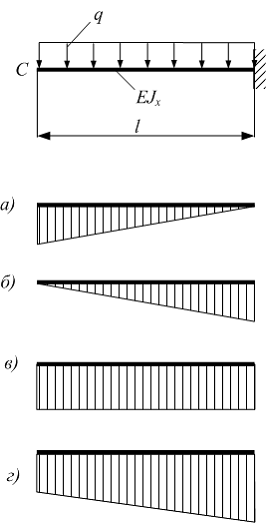

Необходимо определить угол поворота поперечного сечения С (см. рисунок) с помощью интегралов Мора, который требуется вычислить способом Верещагина. Правильная эпюра изгибающего момента в единичном состоянии, построенная на сжатом слое, имеет вид …

4

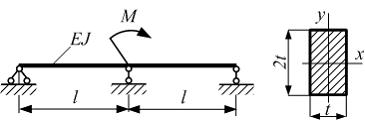

На рисунке показана балка прямоугольного поперечного сечения нагруженная моментом М. Известны величины: l, t, E, . Из расчета на прочность по допускаемым напряжениям максимально допустимое значение М равно …

6
При переходе от оси  к оси  осевой момент инерции круга …

7
Осевой момент инерции фигуры относительно оси x равен ____

8

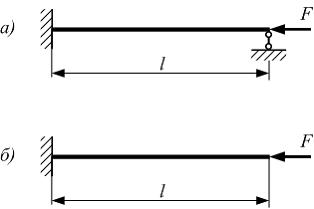

Для стержня с одним защемленным, а другим шарнирно-опертым концами значение критической силы равно 40 кН (схема а). При удалении шарнирно-неподвижной опоры (схема б) значение силы, при которой прямолинейная форма перестает быть устойчивой, равно ____ кН. При решении учитывать, что напряжения в сжатых стержнях не превышают предел пропорциональности.

Стержень квадратного сечения со стороной b сжимается силой F. При увеличении площади поперечного сечения стержня в два раза, при прочих равных условиях, гибкость стержня …

10
На рисунке показан элементарный параллелепипед и напряжения на его гранях  Напряженное состояние элементарного параллелепипеда …

11
На рисунке показана тонкостенная трубка, работающая на кручение. Главное напряжение  в точке А действует в направлении …

12
Продольная линейная деформация стержня 1 равна  Модуль упругости материала Е и площадь поперечного сечения А стержня – известны. Значение силы F равно …

При растяжении-сжатии прямого стержня дополнительные внутренние силы, действующие в поперечном сечении, образуют …
