Натуральная величина отрезка прямой найдена способом плоскопараллельного перемещения на рисунке …

Установите соответствие между перечисленными видами стандартных аксонометрий и значениями коэффициентов искажения: u (вдоль оси Ox), v (вдоль оси Oy), w (вдоль оси Oz).
1. Косоугольная горизонтальная изометрия
2. Прямоугольная приведенная изометрия
3. Косоугольная фронтальная диметрия

Для фигур, заданных своими ортогональными проекциями, выберите наиболее подходящие виды аксонометрии из перечисленных.
1. Косоугольная фронтальная изометрия
2. Косоугольная фронтальная диметрия
3. Косоугольная горизонтальная изометрия

Пересекаются поверхности конуса и призмы:


Видимыми линиями пересечения поверхностей призмы и конуса являются …

Прямой круговой цилиндр имеет геометрическую часть определителя следующего вида: …

Из точек, показанных на чертеже, выше всех расположена точка …

Видимость прямой, лежащей на призме, правильно определена для линии …

Прямой угол, образованный двумя пересекающимися прямыми, показан на рисунке …

Плоскости, изображенные на чертеже, …

Способ замены плоскостей проекций заключается в том, что плоскость проекций заменяется на новую, которая по отношению к одной из основных плоскостей проекций …

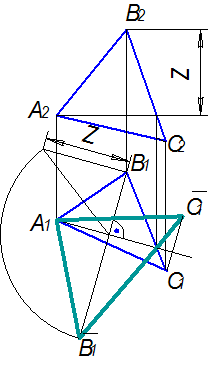

Натуральная величина треугольника на чертеже определена способом …

При построении аксонометрического чертежа объекта применяют _________плоскость(-и) проекций.

Установите соответствие между перечисленными видами стандартных диметрических проекций и изображением аксонометрических осей (с указанными значениями коэффициентов искажения u, v, w).
1. Прямоугольная диметрия
2. Прямоугольная приведенная диметрия
3. Косоугольная фронтальная диметрия

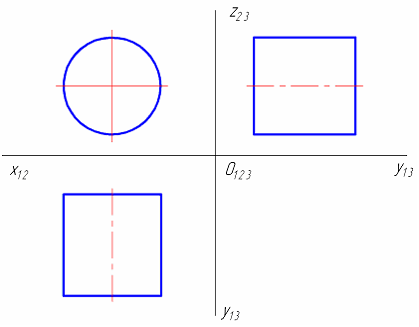

Дан установочный ортогональный чертеж цилиндра. Соотнесите указанную последовательность действий при построении косоугольной фронтальной диметрии цилиндра с изображениями нужных этапов.

1. Построение и градуирование аксонометрических осей
2. Построение вторичной проекции
3. Построение аксонометрической проекции
