2 Кейс-задания: Кейс 2 подзадача 1
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

ГОСТ 2.302-68 «Масштабы» предусматривает масштабы уменьшения …

3 Кейс-задания: Кейс 2 подзадача 2

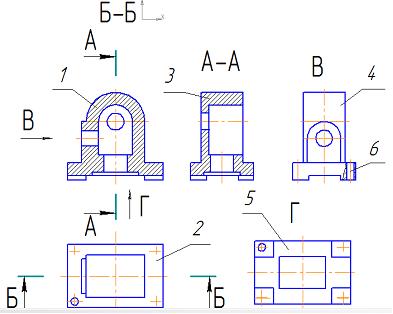

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

На чертеже детали цифрами 2 и 3 обозначены _______ и _______.

Если размеры и конфигурация рисунка печатной платы (ПП) оговорены в технических требованиях, то допускается элементы ПП изображать …

Точкой схода прямой а на картинной плоскости является точка …

При выполнении установки чертежа фронтальной перспективы сооружения положение картинной плоскости необходимо выбрать под углом ______ к главному фасаду.

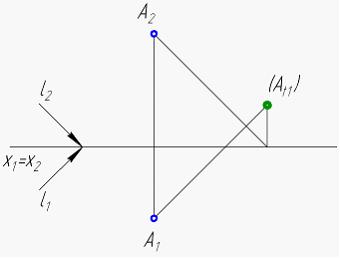

На ортогональном чертеже построена тень точки А следующего вида …

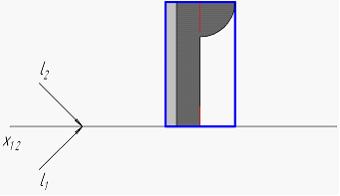

На чертеже построена собственная и падающая тень ниши при стандартном освещении. Если судить по контуру падающей тени, ниша имеет ____ форму.

Чертеж, на котором показаны в виде условных или упрощенных изображений элементы конструкций и связи между ними, представляет собой …

На чертеже с числовыми отметками решена задача …

В соответствии с ГОСТ 21.101-93 комплекту рабочих чертежей с наименованием «Генеральный план и сооружения транспорта» соответствует марка …

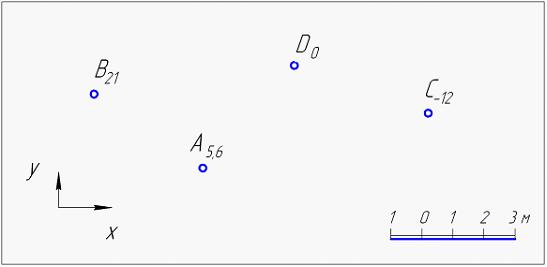

На чертеже с числовыми отметками заданы точки A, B, C, D. Ниже плоскости нулевого уровня расположена точка …

Проанализируйте чертеж с числовыми отметками. Параллельны между собой плоскости …

Линия пересечения l конического и плоского откосов горизонтальной площадки является дугой …

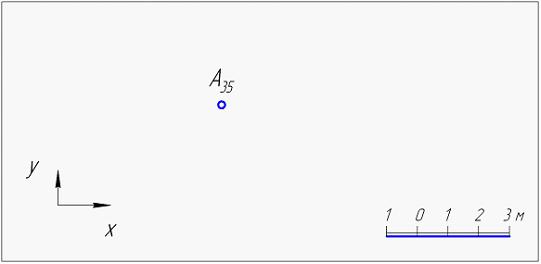

На предложенном рисунке точка А задана чертежом, полученным методом …

На данном чертеже с числовыми отметками фронтальная проекция отрезка АВ …

На данном чертеже с числовыми отметками задана плоскость a. Тангенс угла наклона этой плоскости к горизонтальной плоскости равен …

К комплекту чертежей генерального плана не относят …
