На строительных чертежах для изображения планов узлов в качестве основных применяют масштабы …

В соответствии с ГОСТ 21.101-93 комплекту рабочих чертежей с наименованием «Сооружения транспорта» соответствует марка …

В зависимости от толщины линии основного контура s на строительном чертеже толщина линий строительного чертежа берется в пределах …

На фасаде открывающийся переплет окна обозначают треугольником.  Если открывание производится наружу, то треугольник обводится ___ линией.

На планах этажей площади проставляют в ___ углу помещения (технологического участка) и подчеркивают.

Условное графическое обозначение (УГО) логического элемента "НЕТ" (инвертор) имеет вид …

В местах нанесения надписи на чертеже печатной платы (ПП) ________ наносить координатную сетку.

9 Кейс-задания: Кейс 1 подзадача 3
Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Конус пересекается плоскостями по окружности и эллипсу на рисунках …

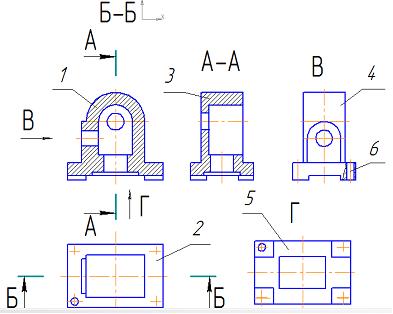

10 Кейс-задания: Кейс 2 подзадача 2
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

На чертеже детали цифрами 3 и 4 обозначены _______ и _______.

11 Кейс-задания: Кейс 2 подзадача 3
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

Фронтальную проекцию точки А, лежащей на поверхности конуса, можно найти с помощью _______ и _______.

Условные графические обозначения (УГО), содержащие цифровые или буквенно-цифровые обозначения, допускается поворачивать …

14 Кейс-задания: Кейс 1 подзадача 1
Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

При выполнении чертежа детали используются различные типы линий. Цифрами 3 и 4 обозначены _______ и _______ линии.

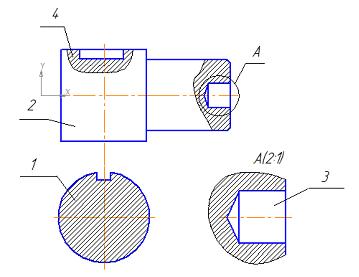

15 Кейс-задания: Кейс 1 подзадача 2
Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Чертеж детали содержит несколько изображений. Установите соответствие между изображениями и их названиями.


1. Сечение
2. Местный разрез
3. Выносной элемент
