Начертательная геометрия. Инженерная графика – страница 56

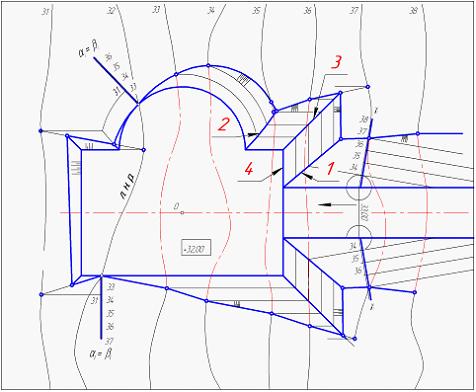

На чертеже с числовыми отметками показан фрагмент решения задачи на построение границ земляных работ. Примеры построенных линий пересечения различных частей инженерного сооружения обозначены цифрами 1, 2, 3 и 4. Линия пересечения плоского и конического откосов показана цифрой …
На чертеже с числовыми отметками показан фрагмент решения задачи на построение границ земляных работ. Примеры построенных линий пересечения различных частей инженерного сооружения обозначены цифрами 1, 2, 3 и 4. Линия пересечения горизонтальной площадки и плоского откоса показана цифрой …

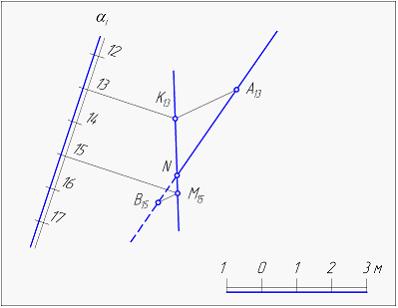

На чертеже с числовыми отметками плоскости решена задача нахождения пересечения плоскости a и прямой АВ. В качестве посредника выбрана вспомогательная плоскость b (K, A, B). Пересечением заданной плоскости a и вспомогательной b является линия …

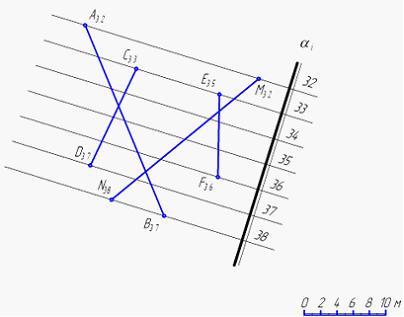

Проанализируйте чертеж с числовыми отметками. Над плоскостью a, заданной масштабом уклона, расположен отрезок …
На чертеже с числовыми отметками показан фрагмент решения задачи на построение границ земляных работ. Примеры построенных линий пересечения откосов насыпей с рельефом местности обозначены цифрами …

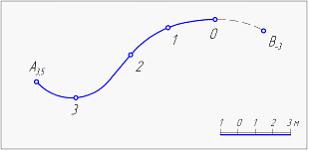

Обратимый чертеж кривой AB в проекциях с числовыми отметками, позволяющий однозначно определить ее форму и положение в пространстве, показан на рисунке …
Проанализируйте чертеж с числовыми отметками. Под плоскостью a, заданной масштабом уклона, расположен отрезок …
На чертеже с числовыми отметками показан фрагмент решения задачи на построение границ земляных работ. Примеры построенных линий пересечения откосов выемки с рельефом местности обозначены цифрами …
Плоскость a задана на данном чертеже с числовыми отметками проградуированной проекцией линии ската плоскости. Ее выделяют на чертеже двумя параллельными прямыми (тонкой и толстой), обозначают ai и называют …
