При оформлении строительных чертежей знак «минус» обязательно ставят перед размерным числом, показывающим уровень элемента, расположенного ниже нулевой отметки …

Для маркировки осей на стороне здания с меньшим их числом пользуются …

4 Кейс-задания: Кейс 1 подзадача 1

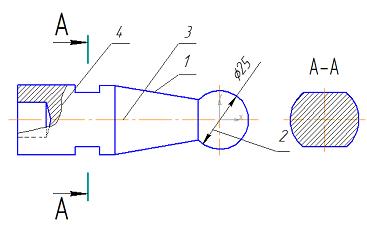

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

При выполнении чертежа детали используются различные типы линий. Цифрами 1 и 2 обозначены ______ и _______ линии.

5 Кейс-задания: Кейс 1 подзадача 2

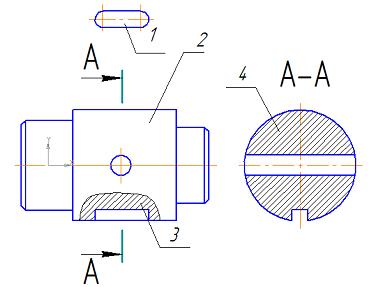

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Чертеж детали содержит несколько изображений. Установите соответствие между изображениями и их названиями.



1. Сечение
2. Местный разрез
3. Местный вид

6 Кейс-задания: Кейс 1 подзадача 3
Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Геометрические фигуры, состоящие из соосных поверхностей вращения, пересекаются плоскостью по дугам эллипса и окружности на рисунках …

7 Кейс-задания: Кейс 2 подзадача 1
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

ГОСТ 2.302-68 «Масштабы» предусматривает масштабы увеличения …

8 Кейс-задания: Кейс 2 подзадача 2
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

На чертеже детали цифрами 1 и 2 обозначены _______ и _______.

9 Кейс-задания: Кейс 2 подзадача 3
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

Горизонтальную проекцию точек А и В, лежащих на поверхности конуса, можно найти с помощью _______ и _______.

Чертеж перспективы параллелепипеда, выполненный с использованием линии горизонта, расположенной на уровне верхнего основания, показан на рисунке …

Действительная тень точки, равноудаленной от горизонтальной и фронтальной плоскостей проекций, находится …

Чертеж точки А в проекциях с числовыми отметками показан на рисунке …

Плоскость a однозначно определяет информация, присутствующая на данном чертеже с числовыми отметками, а именно …
