Начертательная геометрия. Инженерная графика – страница 26
Соединяемые детали в разрезе А-А изображены на рисунке
…
Прямая уровня, изображенная на чертеже, преобразована в проецирующую
способом …
Аксонометрические оси прямоугольной приведенной изометрии и
соответствующие им показатели искажения изображены на рисунке …
Типовым резьбовым разъемным соединением является …

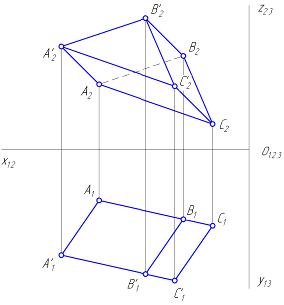

На фронтальной проекции призмы
ABCA’B’C’
невидимыми гранями являются грани …
Расстояние между штрихами штриховой линии должно быть …
Количество изображений на сборочном чертеже должно быть …
Для изображения отдельного ограниченного места поверхности предмета
служит ___ вид.
Длина болта обозначена на рисунке буквой
…
Вид сверху – это проекция на ___ плоскость проекций.

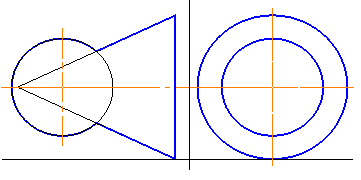

Заданные на чертеже конус и сфера пересекаются по
…
На сборочных чертежах наносят …
Спецификация сопровождается основной надписью, выполненной по
форме …
К
неразвертываемым
поверхностям относится …
Метод задания кривой линии визуально на графическом носителе
называется …
